Один из вариантов такого набора
акустических резонаторов предусматривает
использование 7 труб-резонаторов, изготовленных
из алюминиевых труб диаметром 10 мм. Резонансная
частота каждой из труб определяется ее длиной
(L=165/f):
Номер |
Частота, Гц |
Длина. MM |
Номер |
Частота, Гц |
Длина, MM |
1 |
300 |
550 |
5 |
1100 |
150 |
2 |
412 |
400 |
6 |
1650 |
100 |
3 |
550 |
300 |
7 |
3300 |
50 |
4 |
825 |
200 |
|
|
|
На рис. 11.10 представлено взаимное
расположение 7 труб-резонаторов (а) и конструкция
направленного микрофона на основе данного
набора таких резонаторов (б). Набор акустических
резонаторов оканчивается параболическим
концентратором, в фокусе которого находятся
данные резонаторы. Параболический концентратор -
рефлектор осуществляет передачу звука на
электрический микрофон, который подключен к
высокочувствительному, но малошумящему
микрофонному УНЧ.
Применение такого направленного
микрофона позволяет существенно увеличить
дальность акустического перехвата информации -
дистанционного прослушивания. При использовании
чувствительного микрофона с оптимальной
диаграммой направленности, малошумящего
усилителя с большим коэффициентом усиления
(80-ЮОдб), фильтра. например, многополосного
эквалайзера, обеспечивающего оптимизацию АЧХ, и
описанного набора акустических труб-резонаторов
с параболическим концентратором дальность
прослушивания составляет несколько сотен
метров.
Большее число резонаторов позволяет
создать более совершенный. более качественный,
более чувствительный микрофон с острой
диаграммой направленности. Это повышает
качество звука и увеличивает дальность
прослушивания. По некоторым научно-техническим
источникам с помощью подобных средств удается
осуществлять прослушивание на расстоянии 1 км и
даже более.
Следует отметить, что все эти
демонстрационные "чудеса", описанные выше.
достигнуты с помощью достаточно простых
устройств, собранных "на коленках" из
доступных элементов и материалов. Уровень
необходимых знаний соответствует среднему
радиолюбителю (но, может быть. иногда, чуть-чуть
выше). Что же после всего этого можно говорить об
устройствах специального назначения? И что может
сделать и какого результата достичь настоящий
специалист-профессионал. Со всеми этими
лазерами, фильтрами, резонаторами, специальными
микрофонами, специальными, малошумящими
усилителями и подобными изделиями
"страшной" специальной техники, высочайшие
параметры которых достигнуты использованием
новейших достижений современной Науки.
Кстати, акустические опыты с трубой,
описанные в начале данного раздела, но. конечно,
для совсем других целей (!), были поставлены много
лет назад известным физиком-экспериментатором
Робертом Ву-дом. Он не использовал какую-либо
электронику, связанную микрофо-
Рис. 11.10. Направленный микрофон на
основе набора акустических резонаторов:
а - взаимное расположение 7
труб-резонаторов, б - конструкция направленного
микрофона.
ном и усилителем. Только большая труба,
выполненная в форме рупора. и собственные рот -
для передачи и ухо - для приема! Достигнутый
эффект соответствовал громкому имени
знаменитого физика. Конечно. это все описано в
серьезных научных изданиях и оценено по
достоинству специалистами.
Еще несколько опытов, демонстрирующих
возможности акустического перехвата информации
с помощью достаточно простых и доступных
средств.
Хорошо известен простой и
распространенный медицинский прибор,
традиционно и привычно висящий на шее
практически каждого врача-терапевта. Это
стетофонендоскоп. называемый чаще просто как
фонендоскоп или стетоскоп. Им можно прослушать
сердце и легкие, а можно, при необходимости, и
какое-либо механическое устройство в процессе
его работы, например, механический станок,
двигатель и т.д. Полезный прибор. Но... Кроме
медиков и механиков, к сожалению, этим же
замечательным акустическим прибором успешно
пользуются и те. кто прослушивают стенки, полы и
потолки в офисах, частных домах и квартирах.
Однако интересуют их совсем НЕ стенки, а то, что
ЗА стенкой. И делают это они не только из желания
узнать подробности очередного семейного
скандала у соседей...
Особенно просто подобное любопытство
удовлетворяется в случае стен, а также полов,
потолков и т.д.. изготовленных из железобетонных
панелей. Хотя, надо отметить, и кирпичные стенки
не всегда являются надежным препятствием для
подобного, акустического и безэлектронного
способа перехвата информации.
Кстати, нет друзей среди медиков -
сгодится такой простой и известный шпионский
прибор для подслушивания, как ... стеклянный
стакан. Тонкий стакан - неплохой акустический
резонатор. Пользоваться им - и лучше, и
комфортнее, и удобнее, чем неподвижно сидеть у
стенки, просто прижав к ней любопытное шпионское
ухо. Конечно, со стаканом - приятнее: все-таки
технический прибор, хотя и без уже привычной
электроники. Однако следует отметить, что лучше
чай в стакане, а не шпионское ухо.
Упомянутые выше акустические приборы -
фонендоскоп и стакан-резонатор дают хорошие
эффекты, но, конечно, фонендоскоп лучше. Но
подобные приборы требуют постоянного
присутствия "пользователя"
-"шпиона-слухача". Это создает некоторые
трудности и вносит определенные ограничения в
такой способ перехвата информации. К большому
сожалению для обладателей ценной информации у
данной проблемы есть достаточно простое и
сравнительно дешевое решение.
Речь идет о применении в качестве
микрофонов чувствительных к вибрациям элементов
-пьезокристаллов. Это могут быть пьезоэлемен-ты,
например, из обычных звукоснимателей для
проигрывателей уже устаревших, виниловых
пластинок - ГЗП-308 и др. Это могут быть
пьезоизлучатели, например, от электронных часов,
игрушек и т.д. - ЗП-1, ЗП-22 и др. Используя подобные
элементы и чувствительные, малошумящие
усилители (УНЧ) с соответствующим входным
сопротивлением (рис. 11.11 -рис. 11.13) можно обойтись и
без прикладывания уха к стене - непосредственно,
через стакан или пользуясь фонендоскопом. Для
реализации возможностей указанных элементов
необходимо приклеить такой кристалл к стене
эпоксидным клеем и подключить данный кристалл к
усилителю короткими проводами. Получается
прибор с неплохими качественными
характеристиками - микрофон-стетоскоп.
Оказывается железобетонные стены в панельном
доме, а также тонкие кирпичные, очень хорошо
передают звуки из соседних комнат и не
препятствуют такому шпионскому прослушиванию.
В составе микрофонов-стетоскопов лучше
использовать большие и плоские пьеэокристаллы.
На рис.11.11 представлена схема простого
УНЧ с высоким входным сопротивлением и двойным
источником питания. Источником сигнала служит
пьеэозлемент или пьезоизлучатепь.
Микрофон-стетоскоп. R4C4, С2, СЗ обеспечивают
устойчивость УНЧ (на ВЧ). Конденсаторы С2, СЗ
размещают максимально близко к ОУ
Элементы для схемы на рис.11.11 :
R1 =1 ООк-1 м (регулировка громкости), R2=1
Ок-20к (регулировка чувствительности), Р3=1м-2м, R4=10:
С1=0.1мкФ-1 .ОмкФ, С2=0.1 мкФ-О.ЗмкФ,
СЗ=0.1мкФ-О.ЗмкФ, С4=0.1мкФ;
А1 - ОУ - 140УД12, 140УД20, 140УД8 или любые
другие ОУ с внутренней коррекцией:
Т1, Т2 - КТ3102, КТ3107 или КТ315, КТ361, или
аналогичные комплементарные (парные)
транзисторы;
81 - пьезоэлемент ГЗП-308, ПЭ-1 или
аналогичные;
82 - пьезоиэлучатель ЗГИ, ЗП-22 или
аналогичные.
Т - ТМ-2А или аналогичные.
На рис.11.12 представлена схема простого
УНЧ с высоким входным сопротивлением и одним
источником питания. Источником сигнала служит
пьезоэлемент или пьезоиэлучатепь.
Микрофон-стетоскоп. R4C4, С2 обеспечивают
устойчивость УНЧ (на ВЧ). Конденсатор С2 размещают
максимально близко к ОУ.
Элементы для схемы на рис. 11.12:
R1=1 ООк-1 м (регулировка громкости), R2=1
Ок-20к (регулировка чувствительности), Р3=1м-2м, R4=10,
R5=R6=1M-2M;
С1=0.1мкФ-1.0мкФ, С2=0.1мкФ-О.ЗмкФ,
СЗ-отсутствует, С4=0.1мкФ, С5=0.1мкФ-1.0мкФ;
АЧ - ОУ - 140УД8, 140УД12, 140УД20 или любые
другие ОУ с внутренней коррекцией (желательно) и
в типовом включении;
Т1, Т2 - КТ3102, КТ3107 или КТ315, КТ361, или
аналогичные комплементарные (парные)
транзисторы;
81 - пьезозпемент ГЗП-308, ПЭ-1 или
аналогичные ;
82 - пьезоизлучатель ЗП-1, ЗП-22 или
аналогичные ;
Т - ТМ-2А или аналогичные.
На рис.11.13 представлена схема УНЧ с
высоким входным сопротивлением, двойным
источником питания и корректором АЧХ. Источником
сигнала служит пьезоэлемент или
пьезоиэлучатель. Микрофон-стетоскоп с
достаточно высокими параметрами! Первый каскад
УНЧ (ОУА1) обеспечивает предварительное усиление
сигнала и согласование с корректором АЧХ
(например, схемы устройств на рис.11.5-рис.11.8). После
корректора и регулятора громкости сигнал
подается на усилитель мощности на ОУ А2 и Т1 и Т2.
На выходе - телефон или динамический
громкоговоритель (Т1 и Т2 - КТ502 и КТ503). R8C4, С5, С6, С7,
С8 обеспечивают устойчивость УНЧ (на ВЧ).
Конденсаторы С5, Сб, С7, С8 размещают максимально
близко к ОУ. С2, R5 обеспечивают гальваническую
развязку между ОУ А2 и предыдущей схемой. Это
минимизирует разбаланс нуля на выходе ОУ А2.
Подключение датчика к УНЧ осуществляется с
помощью экранированного провода.
Элементы для схемы на рис.11.13:
R 1 =1 ООк-1 м, R2=1 Ок-20к (регулировка
чувствительности), R3=100к-200к, Р4=5к-1 ООк
(регулировка громкости), R5=1 ООк-1 м (R5»R4), R6=1 Ок-20к
(регулировка чувствительности), R7=100к-200к, R8=10;
С1 =0.1 мкф-1 .ОмкФ, С2=0.1 мкф-1 .ОмкФ, С3=0.1
мкФ-1 .ОмкФ, С4=0.1 мкФ, С5=0.1мкФ-О.ЗмкФ, Сб=0.1мкФ-О.ЗмкФ,
С7=0.1мкФ-О.ЗмкФ, С8=0.1мкФ-О.ЗмкФ;
А1 - ОУ - 140УД8, 140УД12, 140УД20 или любые
Другие ОУ с внутренней коррекцией (желательно) и
в типовом включении;
Т1, Т2 - КТ3102, КТ3107 или КТ315, КТ361, или
аналогичные комплементарные (парные)
транзисторы;
81 - пьеэоэлемент ГЗП-308, ПЭ-1 или
аналогичные ;
82 - пьезоизлучатель ЗП-1, ЗП-22 или
аналогичные ;
Т - ТМ-2А или аналогичные.
Тот же эксперимент можно повторить, но
уже с оконным стеклом. В данном случае
пьезокристалл крепится к стеклу. При этом для
обеспечения скрытности пьезокристалл крепится к
стеклу близко у рамы! Прикрепить его к стеклу
можно и со стороны улицы. При этом хорошо слышно
все, что происходит в комнате. Неплохо слышно
даже если прикрепить кристалл к внешнему стеклу
в случае двойной рамы. Даже двойная рама не
защищает полностью! И можно поверить, что при
использовании пьезокристалла относительно
большой площади (1-2 кв. см). малошумящего и
чувствительного усилителя звук будет достаточно
громким и отчетливым.
Аналогичный опыт может быть проведен
со столом. Оказывается. традиционная ДСП-плита
стола с прикрепленным пьезокристаллом

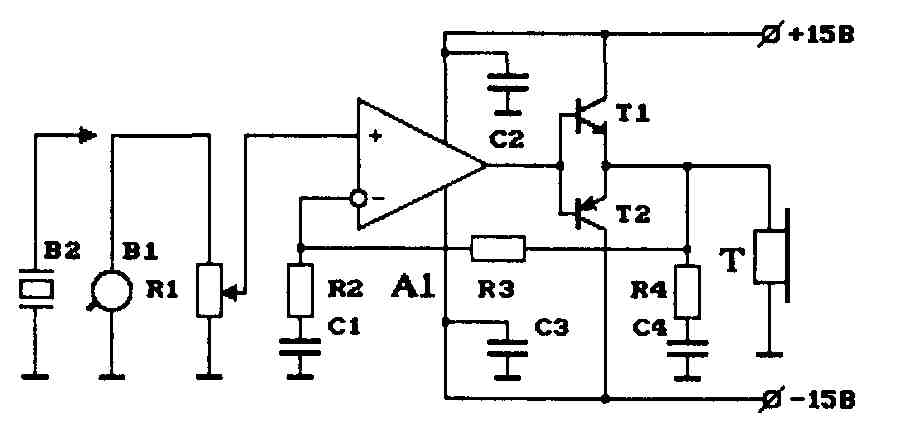

Рис.11.11. Схема простого УНЧ с высоким
входным сопротивлением
и двухполярным источником питания.
(Микрофон-стетоскоп).
Рис. 11.12. Схема простого УНЧ с высоким
входным сопротивлением
и однополярным источником питания.
(Микрофон-стетоскоп).
Рис. 11.13. Схема простого УНЧ с высоким
входным сопротивлением, двухполярным источником
питания и корректором АЧХ. (М икрофон-стетоскоп).
может быть прекрасным микрофоном,
обеспечивающим хорошее качество звука. Больше
площадь поверхности стола, обычно сделанного на
основе ДСП-плиты, - выше качество звука.
Для данных опытов провод, соединяющий
кристалл с усилителем, должен быть. конечно,
экранированным. При его длине более 50 см лучше
воспользоваться малошумящим усилителем с
дифференциальным входом (рис. 11.14).
На рис.11.14.а представлена схема УНЧ с
дифференциальным входом, высоким входным
сопротивлением, двойным источником питания и
корректором АЧХ. Источником сигнала служит
пьезоэлемент или пьезоиэлучатель.
Микрофон-стетоскоп с достаточно высокими
параметрами! Первый каскад УНЧ (ОУ А1)
обеспечивает предварительное усиление сигнала
при ослаблении синфазной составляющей помехи, а
также согласование с корректором АЧХ (например,
схемы устройств на рис.11.5-рис.11.8). После
корректора АХЧ и последующего регулятора
громкости сигнал подается на усилитель мощности
на ОУ А2 и Т1 и Т2. На выходе - телефон или
динамический громкоговоритель (Т1 и Т2 - КТ502 и
КТ503). R8C4, С5, С6, С7, С8 обеспечивают устойчивость
УНЧ. Конденсаторы С5, С6, С7, С8 размещают
максимально близко к ОУ. С2, R5 обеспечивают
гальваническую развязку между ОУ А2 и предыдущей
схемой. Это минимизирует разбаланс нуля на
выходе ОУ А2. Для обеспечения корректной работы
дифференциального усилителя необходимо
выполнить условие R1=R2, R3=R4 (или точнее R3/R1=R4/ R2) с
максимальной точностью (1%, 0.1% и т.д.): чем точнее,
тем лучше. Для обеспечения необходимого баланса
рекомендуется один из резисторов выполнить
переменным, в качестве такого переменного
резистора целесообразно использовать
высокоточный резистор-подстроечник с внутренним
редуктором. Подключение датчика к УНЧ
осуществляется с помощью витой пары в экране.
Элементы для схемы на рис.11.14.а :
R1=R2=100K-500K, РЗ=Р4=1м-5м, Р0=5к-100к (регулировка
громкости), Р5=100к-1м (R5»RO), Р6=10к-20к (регулировка
чувствительности), Р7=100к-200K,R8=10;
С 1-отсутствует, С2=0.1мкФ-1.0мкФ,
СЗ=0.1мкФ-1.0мкФ, С4=0.1мкФ, С5=0.1мкФ-О.ЗмкФ,
С6=0.1мкФ-О.ЗмкФ, С7=0.1мкФ-О.ЗмкФ, С8=0.1мкФ-О.ЗмкФ;
А1 - ОУ - 140УД8,140УД12, 140УД20 или любые
другие ОУ с внутренней коррекцией (желательно) и
в типовом включении;
Т1, Т2 - КТ3102, КТ3107 или КТ315, КТ361, или
аналогичные комплементарные (парные)
транзисторы;
81 - пьеэозпемент ГЗП-308, ПЭ-1 или
аналогичные ;
82 - пьеэоизлучатель ЗП-1, ЗП-22 или
аналогичные ;
Т - ТМ-2А или аналогичные.
На рис. 11.14.6 - схема подключения
удаленного пьезодатчика (пьезоэ-лемента или
пьезоизлучателя) к усилителю с дифференциальным
входом и высоким входным сопротивлением - УНЧ,
схема которого представлена на рис.11.14.а.
Рис.11.14. Схема простого УНЧ с высоким
входным сопротивлением, дифференциальным
входом, 2-полярным источником питания,
корректором АЧХ (а) и подключением удаленного
пьезодатчика (б). (Микрофон-стетоскоп).
И здесь опять используется техника,
собираемая "на коленках". Просто и дешево! И
часто очень эффективно! И не требует высокой
квалификации в области электроники!
Применение электронных средств вместо
фонендоскопа или стакана-резонатора позволяет
не только решить проблему присутствия, но и дает.
например, возможность осуществлять регистрацию
данных на магнитофон, выполнять дистанционный
контроль и т.д.
NEXT
|
